A calibração de um medidor de vazão de orifício compacto é um processo crucial que garante uma medição de vazão precisa e confiável. Como fornecedor de medidores de vazão com orifício compacto, entendo a importância da calibração adequada para manter o desempenho desses dispositivos. Nesta postagem do blog, orientarei você nas etapas de calibração de um medidor de vazão de orifício compacto, explicarei os principais fatores a serem considerados e destacarei os benefícios da calibração precisa.
Compreendendo o medidor de vazão de orifício compacto
Antes de mergulhar no processo de calibração, é essencial ter uma compreensão básica de como funciona um medidor de vazão de orifício compacto. Um medidor de vazão de orifício compacto mede a vazão de um fluido criando uma queda de pressão através de uma placa de orifício instalada na tubulação. A queda de pressão é proporcional ao quadrado da vazão, permitindo o cálculo da vazão com base na diferença de pressão medida.
O design compacto desses medidores de vazão os torna adequados para aplicações onde o espaço é limitado. Eles são comumente usados em indústrias como petróleo e gás, processamento químico, tratamento de água e sistemas HVAC.
Preparativos de pré-calibração
- Inspecione o medidor de vazão
- Antes da calibração, examine cuidadosamente o medidor de vazão de orifício compacto em busca de danos físicos, como rachaduras no corpo ou na placa de orifício ou conexões soltas. Um medidor de vazão danificado pode não fornecer medições precisas mesmo após a calibração.
- Verifique a placa de orifício quanto à instalação e alinhamento corretos. Qualquer desalinhamento pode causar medições imprecisas de queda de pressão.
- Reúna as ferramentas e equipamentos necessários

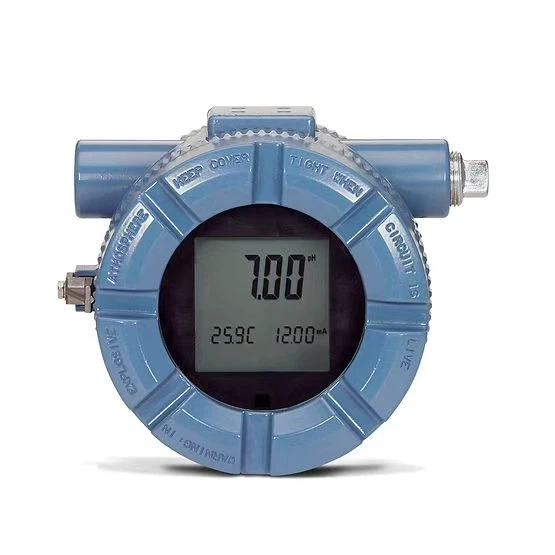

- Você precisará de um manômetro de precisão ou de um transmissor de pressão diferencial para medir a queda de pressão no orifício. Por exemplo, oRosemount™ 5081 Transmissor à Prova de Explosãoé uma opção confiável para tais medições, especialmente em ambientes perigosos.
- Um padrão de fluxo também é necessário. Pode ser um medidor volumétrico ou de fluxo de massa calibrado que seja rastreável a um padrão nacional ou internacional.
- Além disso, tenha ferramentas para fazer conexões elétricas e ajustar as configurações do medidor de vazão, como chaves de fenda e chaves inglesas.
- Entenda as propriedades do fluido
- Conheça as propriedades do fluido que fluirá através do medidor de vazão de orifício. Isso inclui a densidade, viscosidade e temperatura do fluido. Essas propriedades podem afetar as características do fluxo e a relação pressão-fluxo. Por exemplo, uma mudança na viscosidade do fluido pode alterar a queda de pressão para uma determinada vazão.
O Processo de Calibração
- Configure o equipamento de teste
- Instale o medidor de vazão de orifício compacto em uma bancada de teste que imite as condições reais de operação o mais fielmente possível. Isso inclui usar o mesmo tamanho de tubo, direção de fluxo e tipo de fluido.
- Conecte o dispositivo de medição de pressão (por exemplo, o transmissor de pressão diferencial) às portas apropriadas no medidor de vazão. Certifique-se de que as conexões estejam firmes e sem vazamentos.
- Estabeleça uma taxa de fluxo conhecida
- Use o padrão de vazão para estabelecer uma série de vazões conhecidas através do medidor de vazão de orifício. Comece com uma taxa de fluxo baixa e aumente gradualmente em etapas. Para cada vazão, registre a queda de pressão correspondente medida pelo transmissor de pressão diferencial.
- Por exemplo, você pode começar com 10% da vazão máxima do medidor de vazão e depois aumentá-la para 20%, 30% e assim por diante até a vazão máxima.
- Registrar dados
- Em cada vazão, registre a queda de pressão e a vazão correspondente do padrão de vazão. Certifique-se de registrar os dados com precisão, incluindo tempo, temperatura e quaisquer outros parâmetros relevantes.
- Trace os dados em um gráfico com a vazão no eixo x e a queda de pressão no eixo y. A relação entre a vazão e a queda de pressão deve seguir a relação teórica de raiz quadrada para um medidor de vazão de orifício.
- Calcule os coeficientes de calibração
- Com base nos dados registrados, calcule os coeficientes de calibração do medidor de vazão. Esses coeficientes são usados para converter a queda de pressão medida em uma vazão precisa.
- Os coeficientes de calibração podem ser determinados utilizando análise de regressão ou outros métodos matemáticos. O objetivo é encontrar a curva mais adequada que relacione a queda de pressão com a vazão.
- Ajuste as configurações do medidor de vazão
- Depois que os coeficientes de calibração forem calculados, ajuste as configurações do medidor de vazão de acordo. Isto pode envolver a programação dos componentes eletrônicos do medidor de vazão para usar os novos coeficientes de calibração.
- Alguns medidores de vazão possuem funções de calibração integradas que permitem fácil ajuste das configurações. Certifique-se de seguir as instruções do fabricante ao fazer esses ajustes.
Principais fatores a serem considerados durante a calibração
- Efeitos de temperatura e pressão
- A temperatura e a pressão podem afetar as propriedades do fluido e as dimensões da placa de orifício. À medida que a temperatura muda, a densidade e a viscosidade do fluido podem mudar, o que pode alterar a relação pressão-fluxo.
- Da mesma forma, alterações na pressão podem causar pequenas deformações na placa de orifício e no corpo do medidor de vazão. É importante levar em conta esses efeitos durante a calibração. Pode ser necessário medir a temperatura e a pressão durante o processo de calibração e aplicar as correções apropriadas aos dados.
- Perfil de fluxo
- O perfil de fluxo na tubulação também pode afetar a precisão do medidor de vazão de orifício. Um perfil de fluxo irregular, como um fluxo turbulento ou turbulento, pode causar medições inconsistentes de queda de pressão.
- Para garantir um perfil de fluxo uniforme, recomenda-se ter comprimentos de tubos retos suficientes a montante e a jusante do medidor de vazão de orifício. A regra geral é ter pelo menos 10 a 20 diâmetros de tubo reto a montante e 5 a 10 diâmetros de tubo a jusante.
- Repetibilidade
- A calibração deve ser um processo repetível. Para garantir a repetibilidade, execute várias execuções de calibração nas mesmas condições e compare os resultados. Se houver diferenças significativas entre as execuções, investigue a causa, como uma conexão solta ou um problema com o equipamento de medição.
Benefícios da calibração precisa
- Precisão de medição aprimorada
- A calibração precisa garante que o medidor de vazão forneça medições precisas de vazão. Isso é crucial para controle de processos, faturamento e garantia de qualidade. Por exemplo, em uma planta de processamento químico, é necessária uma medição precisa da vazão para garantir que as proporções corretas dos reagentes sejam utilizadas em uma reação química.
- Eficiência de processo aprimorada
- Com medições de fluxo precisas, os processos podem ser otimizados de forma mais eficaz. Por exemplo, num sistema HVAC, a calibração adequada do medidor de vazão pode ajudar a ajustar o fluxo de ar ou água para atingir os níveis desejados de temperatura e umidade, levando à economia de energia.
- Conformidade com Padrões
- Muitas indústrias têm padrões e regulamentos específicos relativos à precisão da medição de vazão. A calibração precisa ajuda a garantir que o medidor de vazão esteja em conformidade com esses padrões, evitando possíveis multas e problemas legais.
Conclusão
A calibração de um medidor de vazão de orifício compacto é um processo detalhado e importante que requer atenção cuidadosa a vários fatores. Seguindo as etapas descritas nesta postagem do blog e considerando os principais fatores durante a calibração, você pode garantir o desempenho preciso e confiável do seu medidor de vazão.
Se você está procurando um medidor de vazão com orifício compacto de alta qualidade ou precisa de assistência com serviços de calibração, estamos aqui para ajudar. Nossa equipe de especialistas possui ampla experiência na área de medição de vazão e pode fornecer as melhores soluções para suas necessidades específicas. Entre em contato conosco para iniciar uma discussão sobre suas necessidades e explorar como nossos produtos podem beneficiar suas operações.
Referências
- ISO 5167 - 1:2003, Medição de vazão de fluido por meio de dispositivos diferenciais de pressão inseridos em conduítes de seção transversal circular funcionando cheios - Parte 1: Princípios e requisitos gerais.
- Miller, RW (1996). Manual de engenharia de medição de vazão. McGraw-Hill.
